Bianchi G.，de Nora V.介紹了RulrTi和RulrTa配方：

　　(1) RuCl3· H20 10mg (以金屬Ru計(jì)),(NH4),IrCI6。10mg(以金屬Ir計(jì))，TiCI3 56mg(以金屬Ti計(jì))，甲酰胺（HCONH3) 10～12 滴，雙氧水（H202 30%）3～4滴；

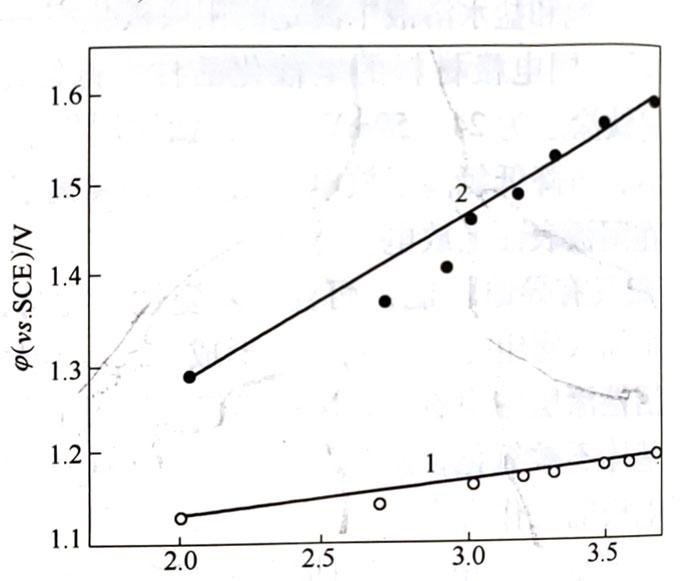

　　圖3-J0 RuSnTi 電極析氯析氧極化曲線

　　1一析氯極化曲線：2—析氧極化曲線

　　(2) RuCl3、H20 10mg（以Ru 計(jì))，IrCI4 10mg（以 Ir計(jì)),TaCl5 80mg （以Ta計(jì)），異丙醇5滴，20% HC15mL。

　　RulrTi 配方。涂液的配方如下：

　　每1dm2電極含:

　　釘作為RuCl3·H2O    20mg（金屬）

　　銥作為 H2IrCI6        20mg（金屬)

　　鈦?zhàn)鳛門iCl3               56mg（金屬)

　　甲醇                4mL

　　H202 30%             3~4 滴

　　濃鹽酸（36%～38%） 1 ~2 滴

　　TiCl3不易儲(chǔ)藏，容易分解，如將它溶在20% HCI 溶液中生成15% TiCl3溶液，不與空氣接觸，可存放相當(dāng)時(shí)間。

　　稱出RuCl3·H2O 和H2IrCI6加一滴濃鹽酸溶解在2mL甲醇中，另稱出稍微過(guò)量的 TiCl3溶解在1.5mL 15% HCI 溶液中，加甲醇2mL，滴加 H2Q2使 TCI3轉(zhuǎn)化為過(guò)鈦酸鹽。當(dāng)時(shí)顏色從Ti3+的紫色變?yōu)門i5+的橙色，過(guò)濾，量出依計(jì)算所需要的鈦溶液，加入釕-銥溶液中，彼此必須共溶，沒(méi)有沉淀，才可進(jìn)行涂層。每涂一次，先在紅外燈下烘干后于450℃煅燒15min，取出吹冷。再進(jìn)行第二次涂層，每次涂層不要涂得太厚，煅燒后再用濾紙用力揩后沒(méi)有東西落下來(lái)才是好的。一般須涂20～30次才涂完。最后一次涂層后，須在450℃加熱1h，以便涂層內(nèi)的各種成分能調(diào)整排布更合適，涂層一般厚度為1～1.5μm。

　　進(jìn)行涂層時(shí)，第一次和末了一次是最關(guān)鍵的。第一次涂時(shí)，鈦網(wǎng)上已先有一層 TiO2，它是金屬鈦和以后活潑涂層的媒介，沒(méi)有這一層，以后的涂層就無(wú)法粘牢在鈦板上和涂到所需要的厚度，TiO2層雖是不導(dǎo)電的，但卻是多孔的，生成許多穿廊直達(dá)里面的金屬鈦或貼近金屬鈦的一些會(huì)導(dǎo)電的TiO2，因此，第一次在多孔的TiO2涂上含RulrTi 的活潑涂液時(shí)，涂液就進(jìn)人孔內(nèi)和里面的金屬鈦相接，經(jīng)烘干、煅燒、熔融、擴(kuò)散，生成固相溶液，使原來(lái)不導(dǎo)電的TiO2層改為活潑，能導(dǎo)電了。最后一次涂層時(shí)則須注意如何使整個(gè)涂層重排成為穩(wěn)定的牢固的導(dǎo)電層。

　　煅燒溫度控制在450℃左右，是為了使涂層中含3.5%氣，以改善涂層的導(dǎo)電性能，因?yàn)闇囟鹊母叩蛯?duì)Cl-的含量多少有直接影響。

　　食鹽水電解制取氯堿工業(yè)用鈦陽(yáng)極涂層的典型配方：

　　RuTi涂層：Ru02 30%，TiO2 70%；

　　RuSnTi 涂層：Ru02  40%，Sn02  15%，TiO2  45%；

　　RulrTi 涂層：Ru 13.15%，Ir 13.15%，Ti 73.7%。
